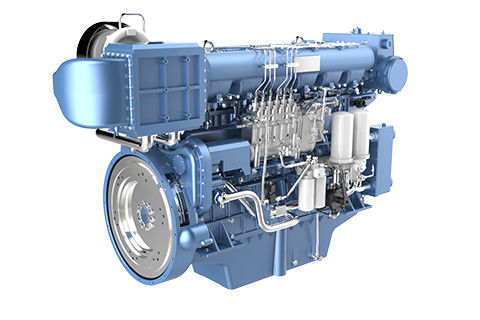

...X6170و8170سلسلة المحركات هي محركات متقدمة عالية الأداء مصممة لتلبية متطلبات الطاقة الصناعية والبحرية المتنوعة.والامتثال لمعايير انبعاثات IMOII / الصين I، هذه المحركات مثالية للتطبيقات الثقيلة.
الخصائص الأساسية لمحركات X6170 و 8170
- النوع:أربع فترات، مبردة بالماء، في الخط، مشحونة بالتوربو، ومتداخلة البرد
- عدد الأسطوانات:6 أو 8
- الحفرة × السباق:170 ملم × 200 ملم
- النزوح:
- X6170: 6 أسطوانات (27.24L) ، 8 أسطوانات (36.32L)
- 8170: تصميم مثالي لـ 8 أسطوانات
- استهلاك زيت التشحيم:≤0.5 غرام/كيلوواط ساعة
- مستوى الضوضاء:≤105 ديسيبيل (((A)
- وضع البدء:من الطاقة الهوائية / الكهربائية
- سرعة التوقف:450-650 دورة/دقيقة
- دورة العمود المتحرك (نهاية عجلة الطيران):في الاتجاه المعاكس للساعة
لمحة عامة عن المواصفات
محرك X6170
| النموذج | الطاقة (كيلوواط/س) | السرعة (r/min) | نظام الوقود | معيار الانبعاثات | مستوى الطاقة |
|---|---|---|---|---|---|
| X6170ZC408-1 | 300/408 | 1000 | مضخة ميكانيكية | IMOII/الصين I | P1 |
| X6170ZC450-2 | 330/450 | 1200 | مضخة ميكانيكية | IMOII/الصين I | P1 |
| X6170ZC620-4 | 456/620 | 1500 | مضخة ميكانيكية | IMOII/الصين I | P1 |
| X6170ZC818-5 | 601/818 | 1500 | مضخة ميكانيكية | IMOII/الصين I | P1 |
...X6170قابلة للتكيف بشكل كبير ، وتقدم تكوينات لسرعات تتراوح بين 1000 و 1500 دورة في الدقيقة مع إخراجات طاقة تصل إلى601 كيلوواط/818 حصان.
8170 المحرك
| النموذج | الطاقة (كيلوواط/س) | السرعة (r/min) | نظام الوقود | معيار الانبعاثات | مستوى الطاقة |
|---|---|---|---|---|---|
| 8170ZC600-1 | 441/600 | 1000 | مضخة ميكانيكية | IMOII/الصين I | P1 |
| 8170ZC900-5 | 661/900 | 1500 | مضخة ميكانيكية | IMOII/الصين I | P1 |
| 8170ZC1000-5 | 735/1000 | 1500 | مضخة ميكانيكية | IMOII/الصين I | P1 |
...8170وتبني هذه السلسلة على منصة X6170 مع خيارات طاقة محسنة،735 كيلوواط/1000 حصانفي1500 دورة/دقيقة.
الأبعاد والوزن
| النموذج | الأبعاد (L × W × H) | الوزن الصافي |
|---|---|---|
| X6170 (6 أسطوانات) | 2463 × 1200 × 1650 مم | 3100 كجم |
| X6170 (8 أسطوانة) | 2650 × 1040 × 1818 مم | 3800 كجم |
| 8170 | 2650 × 1040 × 1818 مم | 3800 كجم |
أبرز أداء
- استخدام الوقود بكفاءة:معمعدل استهلاك زيت التشحيم ≤0.5 غرام/كيلوواط ساعة، هذه المحركات توفر كفاءة عالية.
- تشغيل الضوضاء المنخفضة:مستويات الضوضاء≤105 ديسيبيل (((A)، لضمان بيئة عمل أكثر هدوءا.
- التبريد المشترك بالتوربو:يزيد من الطاقة المخرجة مع الحفاظ على موثوقية التشغيل والكفاءة
- تكوينات الطاقة متعددة الاستخدامات:متوفرة مع المضخات الميكانيكية لأداء ثابت عبر سرعات وحملات مختلفة.
التطبيقات
...X6170و8170المحركات مصممة للتعددية وهي مثالية ل:
- التطبيقات البحرية:أنظمة الدفع للسفن التجارية
- توليد الطاقة:محركات موثوقة لمحطات الطاقة الصناعية والبعيدة.
- الآلات الثقيلة:محركات للمعدات الصناعية التي تتطلب تشغيل قوي ومستمر.
اختيار المحرك المناسب
- للحاجة إلى طاقة معتدلة:اخترX6170سلسلة للتكوينات حتى601 كيلوواط/818 حصان.
- بالنسبة لطلبات الطاقة العالية:اختر8170سلسلة، قادرة على تسليم735 كيلوواط/1000 حصان.

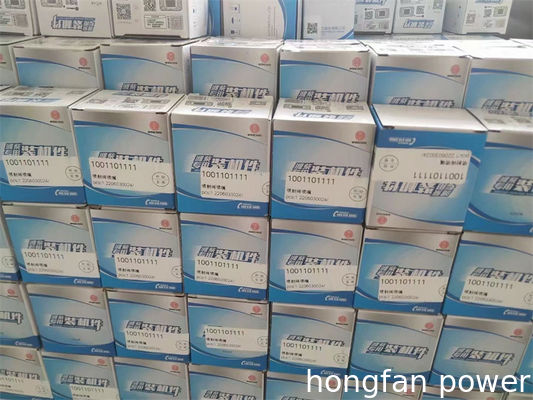

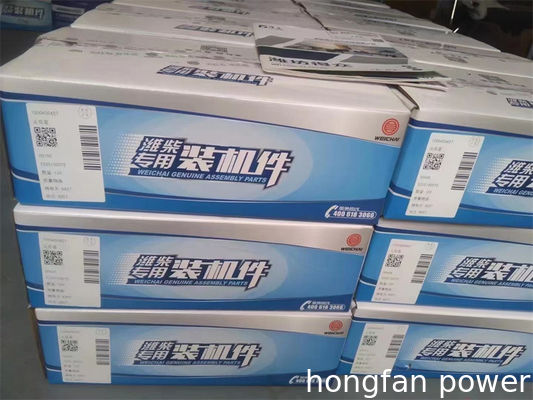

قائمة قطع الغيار الأساسية لـ X6170ZC300-1
الحفاظ على مخزون من قطع الغيار أمر حاسم لموثوقية محركات X6170ZC300-1 على المدى الطويل. فيما يلي قائمة مفصلة للمكونات المستخدمة عادة:
| الجزء الاحتياطي | رقم الجزء | الوصف |
|---|---|---|
| تجميع مضخة مياه البحر | 6170Z.17.00A | يسهل التبريد الفعال عن طريق تعميم مياه البحر من خلال نظام التبريد. |
| حلقة الضغط العليا | 170Z.05.02 | يضمن الختم الفعال داخل الاسطوانة. |
| حلقة ضغط متوسطة | 170Z.05.12 | يساعد على الحفاظ على ضغط مناسب في المحرك. |
| حلقة الضغط السفلية | 170Z.5.03 | يمنع تسرب الغاز ويحسن من كفاءة المحرك |
| حلقة كشط النفط | 170Z.05.10 | يزيل الزيت الزائد من جدار الاسطوانة لمنع التلوث |
| مكافئ | 170Z.22.21 | يمتص التوسع الحراري والانكماش. |
| مؤشر درجة حرارة الماء | 817027011302 | يراقب درجة حرارة المحرك لمنع الإفراط في الحرارة |
| تجميع دعم الإرسال | 170Z.25.10أ | يضمن الإرسالات والاتصالات الكهربائية للعمل المستقر |
| جهة الاتصال | 170أ.25.03 | يسهل تدفق الطاقة في النظام الكهربائي |
| مضخة زيادة الوقود | 617023000100 | يحسن إمدادات الوقود للحفاظ على أداء محرك ثابت. |
| أنابيب | 200.54.24 / 170Z20.08 | يضمن نقل السوائل بكفاءة داخل النظام |
| مجموعة الحلقات الثابتة | 170Z.16.10 | يحافظ على محاذاة المكونات الحيوية |
| المفصل التوسعي | 617022000100 | يعوض التوسع الحراري في نظام العادم |
| المقبض | 617022000200 | يضمن مفصل التوسع |
| عنصر فلتر الوقود | 170Z.24.10 | يزيل الشوائب من إمدادات الوقود |
| شاحن توربو | 617041000023 | يزيد من قوة المحرك وكفاءته عن طريق ضغط الهواء |
