| المعلم | تفاصيل |
|---|---|

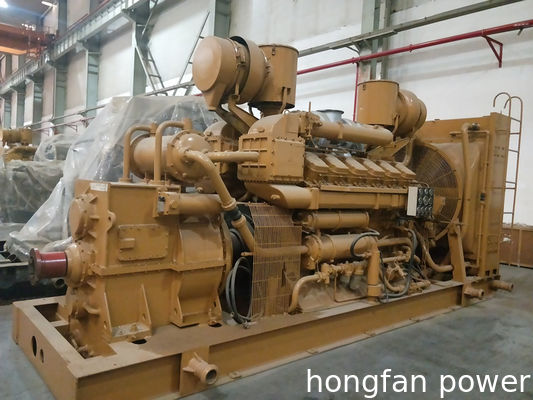

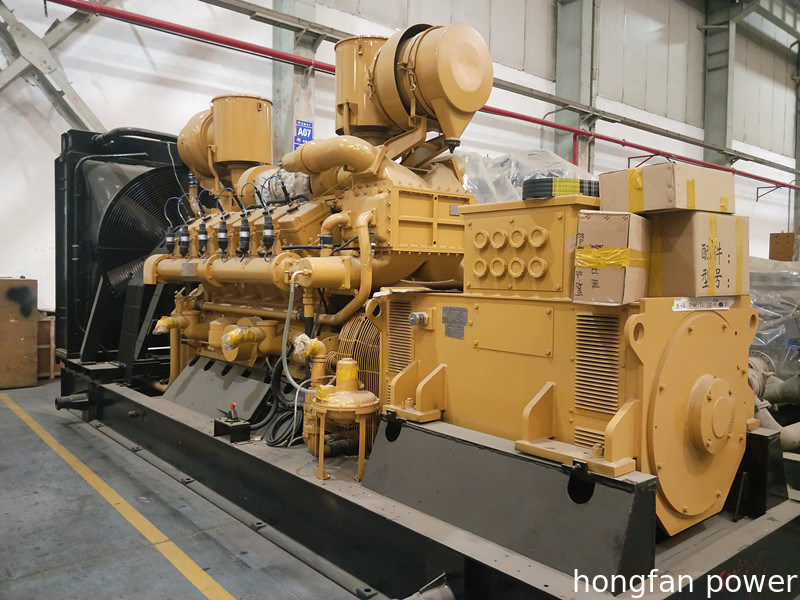

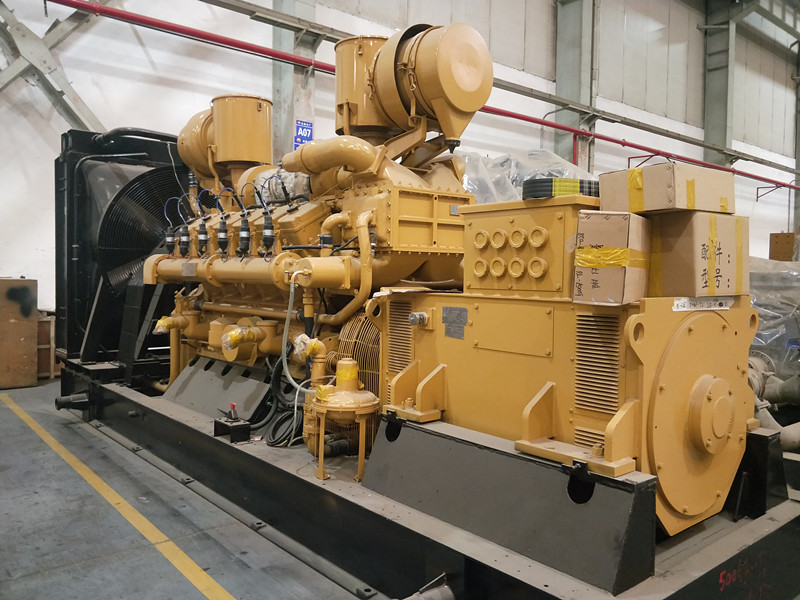

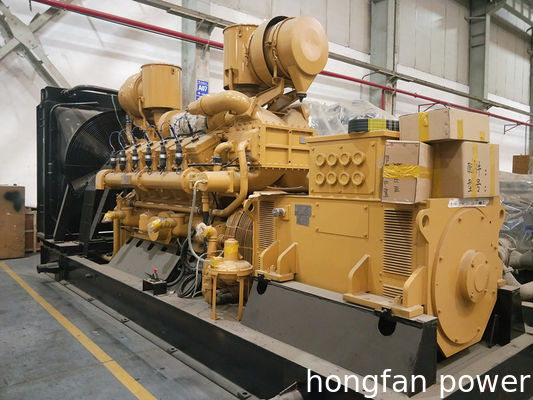

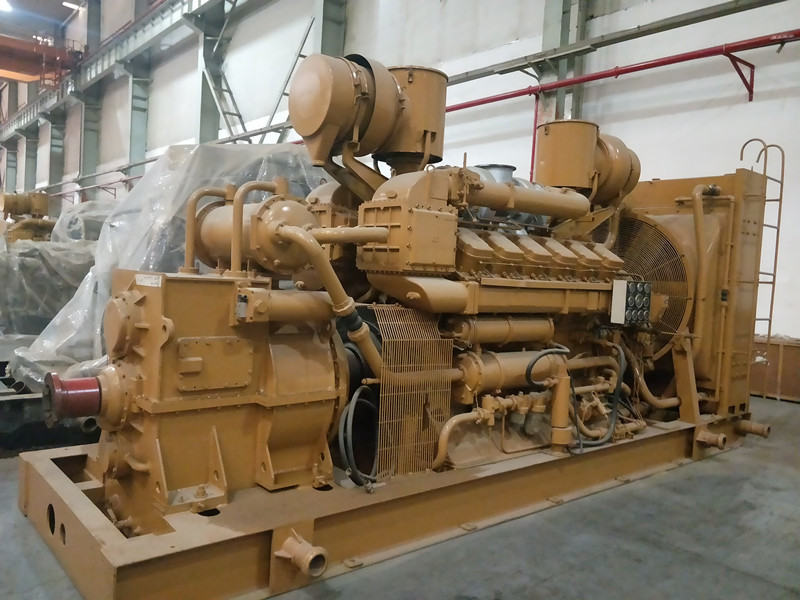

| نموذج مولد | 500GF-NK |
| الطاقة المسجلة | 500 كيلوواط |
| السرعة المسجلة | 1000 دورة في الدقيقة |
| الجهد القياسي | 400 فولت |
| التردد المسموح به | 50 هرتز |
| عامل الطاقة | 0.8 (التأخير) |
| طريقة التوريد | نظام أربعة أسلاك ثلاثي المراحل |
| طريقة الإثارة | بدون فرشاة |
| طريقة البدء | 24 فولت بدء التيار المباشر |
| طريقة التبريد | التبريد بالماء المغلق |
| تنظيم السرعة | تنظيم السرعة الإلكتروني (WOODWARD) |
| الأبعاد الإجمالية (L × W × H) | 6195 × 2200 × 2778 مم |
| الوزن الصافي | 12500 كجم |
| المعلم | تفاصيل |
|---|---|
| الجهد | |
| معدل تنظيم مستقر | ± 2.5% |
| معدل التحكم الفوري | +22٪ إلى -18٪ |
| وقت التعافي | 1.5 ثانية |
| التقلبات | ≤1.2% |
| التكرار | |
| معدل تنظيم مستقر | 0 ٪ |
| معدل التحكم الفوري | ≤±15٪ |
| وقت التعافي | <12 ثانية |
| التقلبات | ≤ 2% |
| المعلم | تفاصيل |
|---|---|
| النموذج | 12V190ZDT1-2 |
| السلطة الاسمية / السرعة | 550 كيلوواط / 1000 دورة / دقيقة |
| أسطوانات | 12، 60 درجة من نوع V |
| النوع | 4-تكت، تبرد بالماء، وتوربو ويتم تبريدها بعد، إشعال مكبس الشمعة، خارج الخليط |
| مُملة | 190 ملم |
| السكتة الدماغية | 210 ملم |
| نسبة الضغط | 8:1 |
| الحد الأدنى للسرعة الثابتة بدون حمولة | 700 دورة/دقيقة |
| ضغط الغاز | 80-150 كيبا |
| معدل استهلاك الحرارة | 11،000 كيلو جيه/كيلو واط |
| الوقود | الغاز الحيوي |
| استهلاك النفط | ≤1.6 غرام/كيلوواط ساعة |
| حجم خزان الزيت | 400 لتر |
| درجة حرارة غاز العادم (قبل التوربين) | ≤ 650 درجة مئوية |
| درجة حرارة منفذ المياه | ≤ 90 درجة مئوية |
| درجة حرارة مدخل الماء | ≤ 70 درجة مئوية |
| درجة حرارة مدخل المبرد | ≤ 45 درجة مئوية |
| مستوى الضوضاء | 123 ديسيبل |
| المعلم | تفاصيل |
|---|---|
| النموذج | 1FC5 |
| عامل الطاقة 0.8 الكفاءة | 94% |
| عامل الطاقة 0.8 الطاقة | 480 كيلوواط |
| التكرار | 50 هرتز |
| الجهد | 400 فولت |
| طريقة الأسلاك | ثلاثي المراحل وأربعة أسلاك |
| مستوى الحماية | IP23 |
| فئة العزل | F |
| طريقة الإثارة | بدون فرشاة |
| السرعة | 1000 دورة في الدقيقة |
| الوزن الصافي | 8300 كجم |
تم تصميم المولد للعمل بشكل مستقر في الظروف التالية:
الشروط القياسية للطاقة القياسية:
| مكون | % |
|---|---|
| CH4 | ≥76.0% |
| C2H6 | < 10.0% |
| C3H8 | < 8.00٪ |
| C4H10 | < 6.00٪ |
| H2S | <0.10% |
| ثاني أكسيد الكربون | <1.00٪ |
تتضمن الحزمة:
يقدم مولد الغاز الحيوي هذا بقدرة 500 كيلوواط حلًا فعالًا من حيث التكلفة وصديقًا للبيئة لتوليد الطاقة.
